風向風速記録計
|
超低価格デジタル水位記録計
WaterMemoryCard2 |
| 納入価格 |
\101,520(税別\94,000)～ |
| 標準セット |
ロガー・センサ・バッテリ（専用コマンダー別売）
|
|
|
|
|

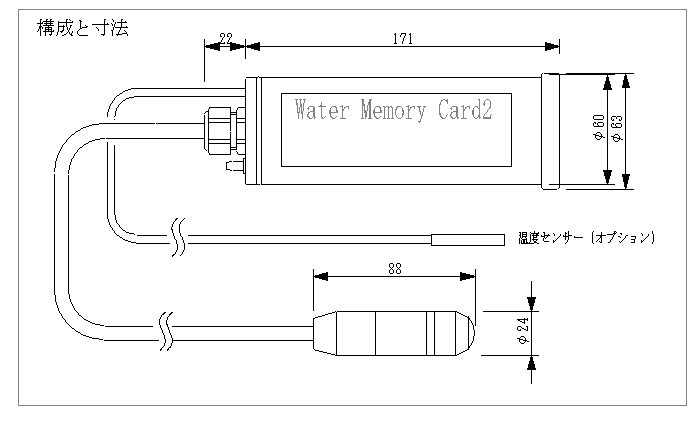

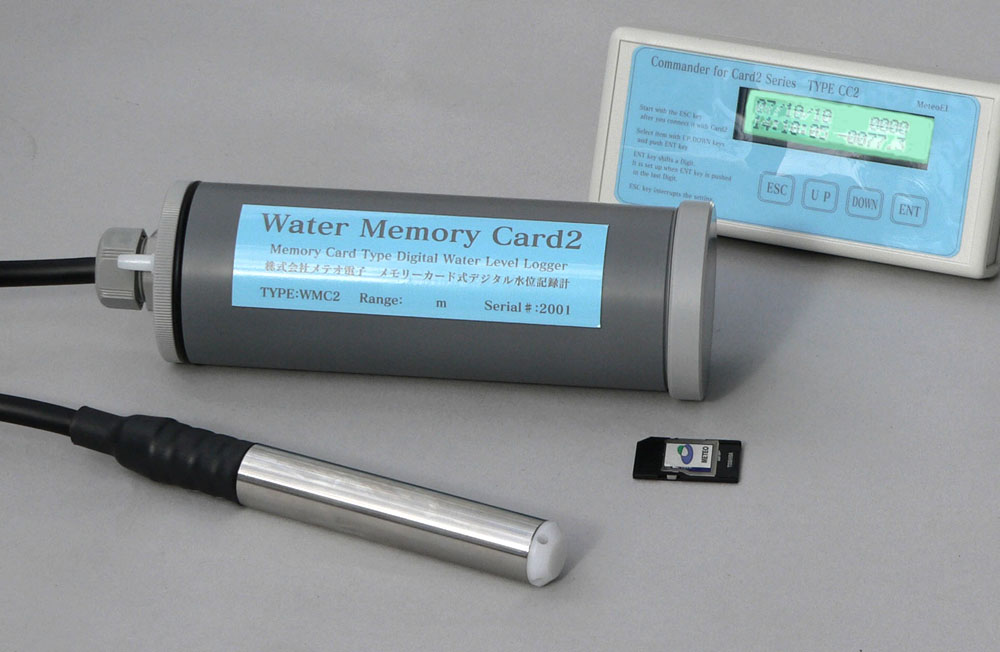

WaterMemoryCard2は水圧式水位記録計でセンサーケーブルには
大気圧補正のベントチューブが
通っています。
データはメモリーカードに記録されますので、そのままパソコンで
読み取ることができます。
専用コマンダーで操作できますので、現場にパソコンを持ち込む
必要がなくなりました。
水位と共に水温も記録できます。
|
|
| 検出方式： |
半導体圧力ゲージ式 |
| 水位測定範囲： |
３ｍ、１０ｍ、２０ｍ |
| 測定精度： |
フルスケールの±０．１％ |
| 測定分解能： |
１／３０００ |
| 測定間隔： |
１～６０分まで任意設定 |
| 記憶容量： |
300,000以上 |
| 記録内容： |
時刻・ID・ﾊﾞｯﾃﾘ電圧・水位直読値 |
| 電 源： |
９Ｖ角型乾電池1個 |
| 電池寿命： |
約50,000データ |
|
|
|
(平成２０年４月発売)
カタログ
オーダーシート
絶対圧式(\64,800)
多ＣＨ型データロガー
<><><>
|
（表示器付）デジタル水位記録計

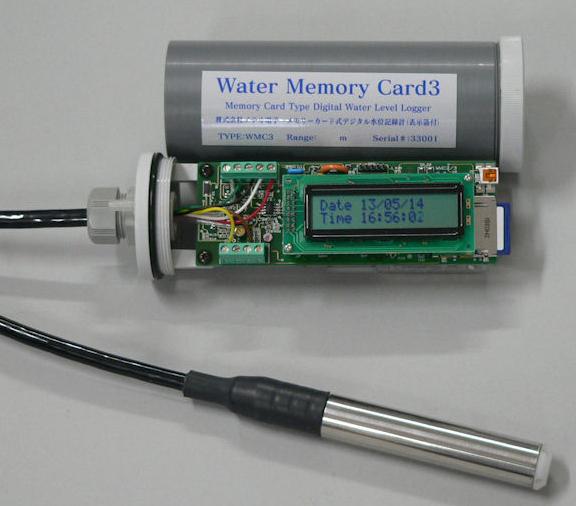

WaterMemoryCard３ |
| 標準価格 |
\162,000(税別\150,000)～ |
| 標準セット |
ロガー・センサ・バッテリ・メモリーカード
|
|
|
|
|
WaterMemoryCard３は水圧式水位記録計でセンサーケーブルには
大気圧補正のベントチューブが
通っています。
データはメモリーカードに記録されますので、そのままパソコンで
読み取ることができます。
WaterMemoryCard２と同様の機能ですが、表示器と操作スイッチを
搭載することにより、
コマンダー無しでも操作することができます。
|
|
| 検出方式： |
半導体圧力ゲージ式 |
| 水位測定範囲： |
３ｍ、１０ｍ、２０ｍ |
| 測定精度： |
フルスケールの±０．１％ |
| 測定分解能： |
１／３０００ |
| 測定間隔： |
１～６０分まで任意設定 |
| 記憶容量： |
300,000以上 |
| 記録内容： |
時刻・ID・ﾊﾞｯﾃﾘ電圧・水位直読値 |
| 電 源： |
９Ｖ角型乾電池1個 |
| 電池寿命： |
約50,000データ |
|
|
|
カタログ
<><><>
水位データ伝送装置

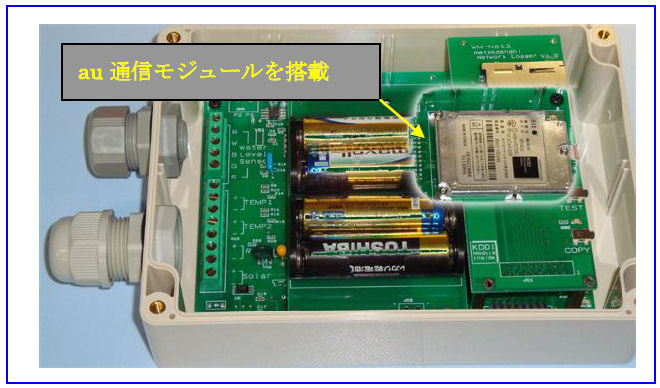

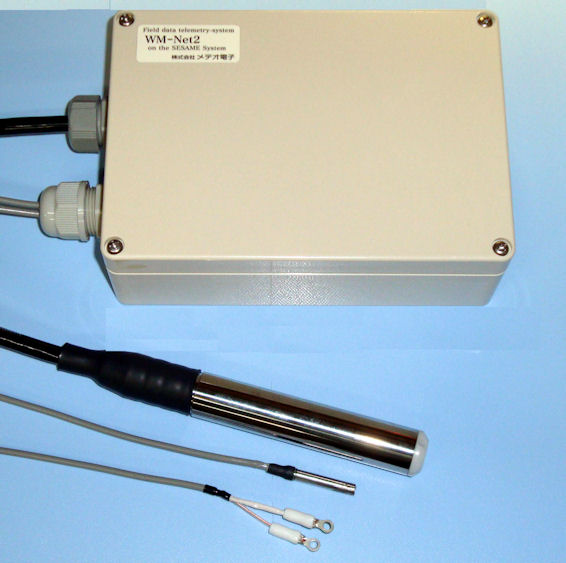

au通信モジュール搭載 ＷＭ－Ｎｅｔ２ |
WM-Net2は SESAME システムに対応した水位データ伝送装置です。水位のほか温度、雨量パルスも
測定、伝送することが出来ます。測定データはファリングされ、指定した時刻にデータを伝送
することができます。
水位レベルを設定することにより、２点までの警報通報を行うことができます。
水位レベルの遷移により、測定間隔、伝送間隔を自動変更することも出来ます。
|
|
|
通信モジュール搭載
|
|
水位測定範囲 |
１ｍ、３ｍ、１０ｍ、２０ｍ |
オプション
ソーラー電源
外部アンテナ
メモリーカード
|
| 温度測定範囲 |
－４０～９０℃ |
| 抵抗値 |
０～２０ｋΩ |
| 電源 |
乾電池・ソーラー・外部電源 |
|
カタログ
|
|

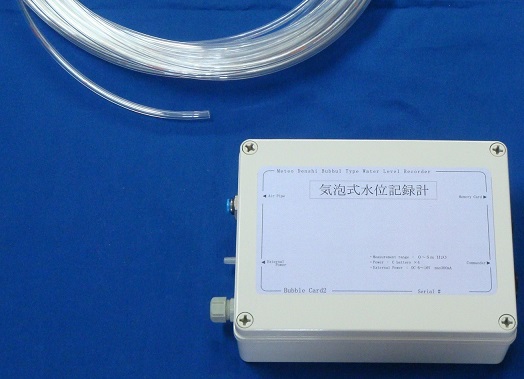

気泡式の水位計は、測定するタンクや井戸の中にパイプを入れて使用します。
初めパイプの中には水が入っていて水面の高さと同じになります。
パイプの中に圧力をかけて空気を送り込むとパイプ先端から空気が漏れ気泡になります。
このとき水を排出する圧力はその水位に比例するため、水位に換算することが出来ます。
このようにすることにより、水位センサーを水に接触させないで測定できるので、
腐食性の高い水質や高温の液体にも対応することができます。
内蔵乾電池、または外部電源で動作します。
|
|  |
|
水位測定範囲 |
標準 ５ｍ |
用途
・温泉
・酸性水
・高温水
・海水
・狭小箇所
|
| 記録方式 |
メモリーカード及び内部メモリー |
| 精度 |
１ｃｍ |
| 電源 |
単二乾電池または外部電源 |
|

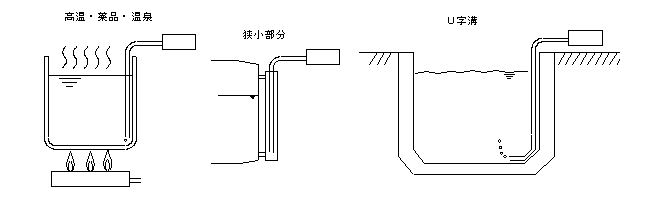

使 用 例
|
カタログ
|
|

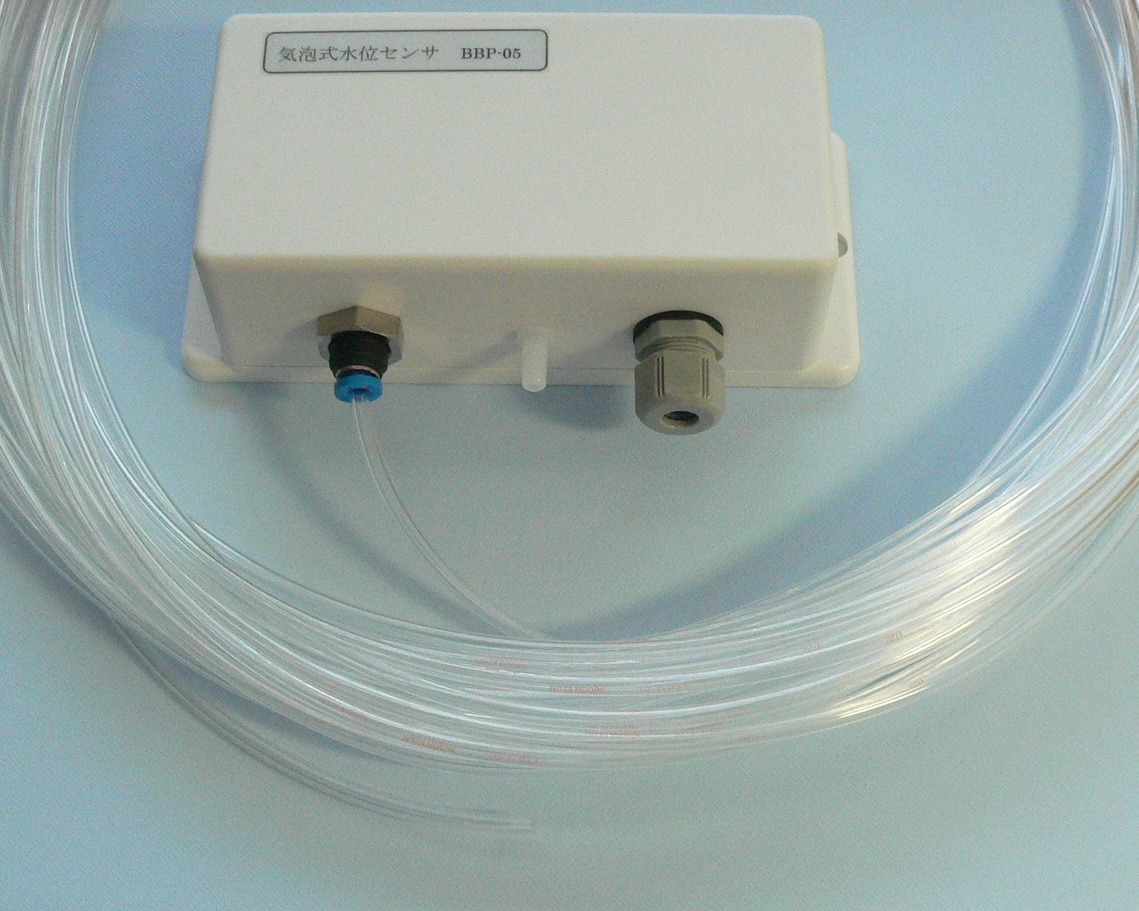

気泡式の水位計と同様に測定チューブで水位を測ることが特徴の水位センサーです。
水位信号は電圧で出力されますのでデーターロガー等に接続して使用することが出来ます。
このセンサーは独自の特徴として、連続動作で使用することが出来ません。必ず
間欠動作で電源を供給して頂く必要があります。
測定チューブの長さにもよりますが、6秒程度通電して頂きますと、その間に
加圧、静穏待機、測定の動作を自動的にサイクルします。
受信装置（データーロガー）側で、電源を切る直前に出力電圧を測定して頂ければ
正確に水位を検出することができます。
|
|  |
|
水位測定範囲 |
５ｍ |
用途
・温泉
・酸性水
・高温水
・海水
|
| 電圧出力 |
０．４～２．０Ｖ |
| 加圧方式 |
エアポンプ式 |
| 電源電圧 |
ＤＣ６～１２Ｖ（間欠給電） |
|
2017年11月 発売予定
データーシート
|
|

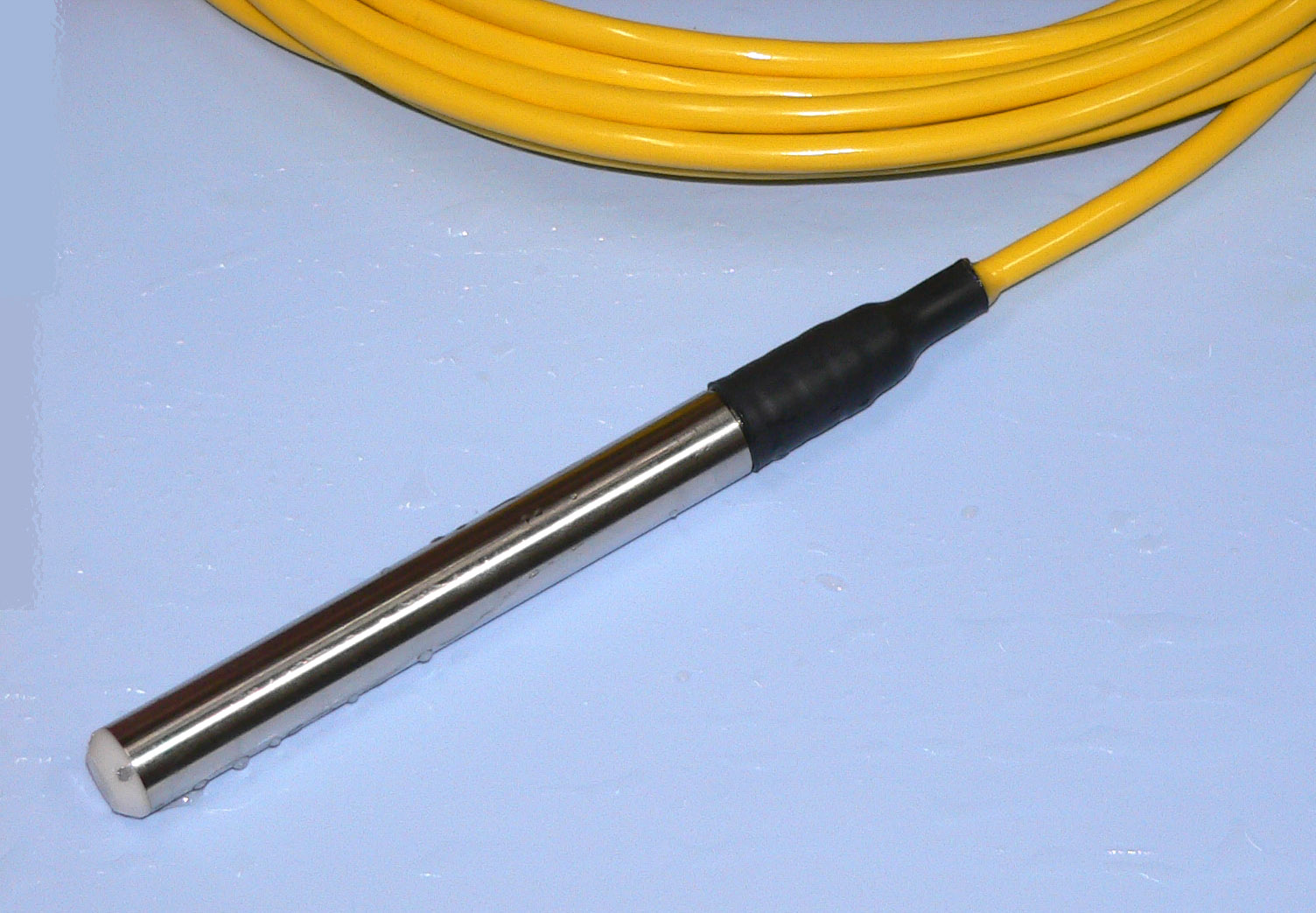

Ｍ８６シリーズ水圧式水位センサは、投げ込み型の水位センサで、水深変化による水圧変化を電気信号に変換して水位を計測します。大気圧の変化から影響を受けないよう大気圧補正チューブが入っています。
４～２０ｍＡの出力が得られますので、各種アナログ記録計に接続することができます。感部には機械的可動部がありませんので、長期間安定して使用することができます。感部が小型なので、細井戸の観測にも、使用できます。
センサーチップを在庫することにより、短納期を実現しました。測定範囲・ケーブル長等、お客様の仕様に合わせた製品を１週間以内で製作します。
|
|  |
|
水位測定範囲 |
標準 ３ｍ・１０ｍ |
高精度
低価格
短納期
|
| センサー出力 |
４～２０ｍＡ ２Ｗｉｒｅ |
| 精度 |
０．１％ＦＳ |
| 電源 |
８～３４Ｖ |
|
カタログ
デジタル表示器付き （オプション：上下限警報出力）
高精度 水圧式水位センサー
Ｄ８６ Series デジタル表示付 |
|
|
Ｄ８６シリーズ水圧式水位センサは、投げ込み型の水位センサで、水深変化による水圧変化を電気信号に変換して水位を計測します。大気圧の変化から影響を受けないよう大気圧補正チューブが入っています。
アンプから４～２０ｍＡの出力が得られますので、各種アナログ記録計に接続することができます。感部には機械的可動部がありませんので、長期間安定して使用することができます。感部が小型なので、細井戸の観測にも、使用できます。
デジタル表示機能により、現場のゼロ調整が容易になりました。
|
|  |
|
水位測定範囲 |
標準 ３ｍ・１０ｍ（他） |
高精度
短納期
水位をデジタル表示
ゼロ・スパン調節機能
※その他の水位レンジも製作可能
※０．１％精度も可能
|
| アンプ出力 |
４～２０ｍＡ ３Ｗｉｒｅ |
| 精度 |
０．２％ＦＳ |
| 電源 |
ＤＣ２４Ｖ |
|
データーシート
高精度 水圧式水位センサー
Ｓ８６ Series アンプ外付け型 |
|
|

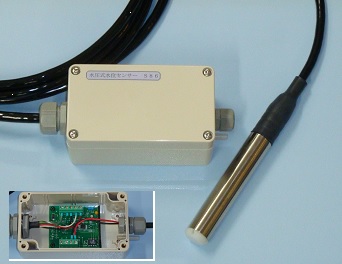

Ｓ８６シリーズ水圧式水位センサは、投げ込み型の水位センサで、水深変化による水圧変化を電気信号に変換して水位を計測します。大気圧の変化から影響を受けないよう大気圧補正チューブが入っています。
アンプから４～２０ｍＡの出力が得られますので、各種アナログ記録計に接続することができます。感部には機械的可動部がありませんので、長期間安定して使用することができます。感部が小型なので、細井戸の観測にも、使用できます。
|
|  |
|
水位測定範囲 |
標準 ３ｍ・１０ｍ |
高精度
短納期
低価格：税別\80,000
（2017/5/1 価格改定になりました。）
ケーブル別売
※電源仕様・出力仕様 変更可能
|
| アンプ出力 |
４～２０ｍＡ ２Ｗｉｒｅ |
| 精度 |
０．２％ＦＳ |
| 電源 |
９～３４Ｖ |
|
カタログ
|
小流量を堰を用いて観測する場合、少なくとも１ｍｍ精度で水位を計測することが
求められます。一般の水圧式水位センサでは、水温変化によるドリフトのため、その
精度はせいぜい１ｃｍと考えられます。

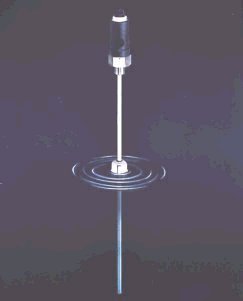

堰用水位計ＧＹ－０５０は磁歪式高精度レベルセンサであり、水温の変化に影響を
受けることなく、１ｍｍの精度を保つことができます。
また、万一の凍結で破損することもありません。
|
|
堰用水位計
|

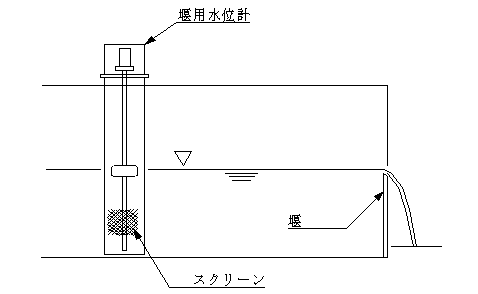

使 用 例
|
|
水位測定範囲 |
０～５０cm |
応用例
小河川の流量観測
ダム・貯水池の漏水観測
一般流量観測
|
| 測定精度 |
１ｍｍ |
| 出力 |
０～１０Ｖ |
| 耐圧 |
３５０ｋｇｆ／ｃ㎡ |
|
|

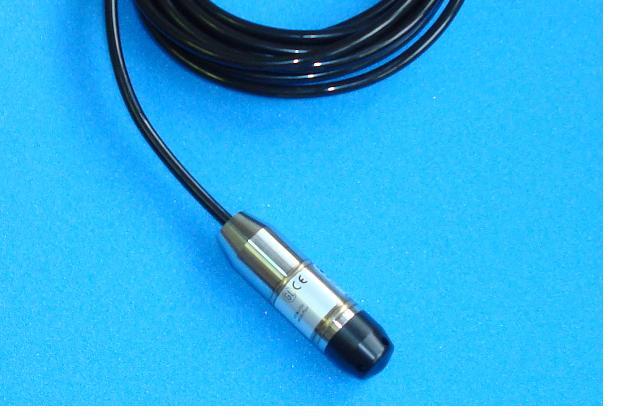

温度影響の少ない水圧式水位センサー
|
|
堰用水位計
|
使 用 例
|
|
水位測定範囲 |
５～５０cm |
応用例
小河川の流量観測
ダム・貯水池の漏水観測
一般流量観測
|
| 測定精度 |
１ｍｍ |
| 出力 |
４～２０ｍＡ |
| 電源 |
ＤＣ９～３３Ｖ |
|
カタログ
実際の観測データを下記からダウンロードできます。データの読み方はお問い合わせ下さい。
データ閲覧
|

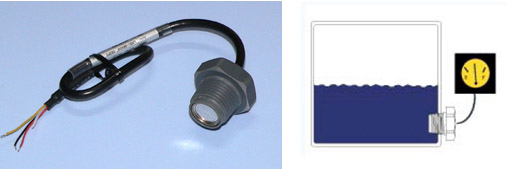

観測堰やタンクの外側に取り付けて使用する水位センサです。低圧レンジを使用していますので、
精度よく測定することができます。
|
 |
|
水位測定範囲 |
７０ｃｍ |
定価（税込）
￥３２，４００
※実水位で校正する必要があります。
※投げ込み式としては使用できません。
|
| センサー出力 |
０．５～４．５Ｖ |
| 電源 |
４．８～５．２Ｖ（ﾚｼｵﾒﾄﾘｯｸ） |
| 精度 |
０．２５％（1.8ｍｍ） |
| ボディ材質 |
ＰＶＣ |
| 受圧面材質 |
３１６ステンレス |
| 取り付け口径 |
ＰＴ１／２（１５Ａ） |
|
